工作原理

  物料自进料进口进入机内，在振动力作用下，物料沿水平面流化床抛掷，向前连续运动，热风向上穿过流化床同湿物料换热后，湿空气经旋风分离器除尘后由排风1：3排出．干燥物料由排料进口排出。

适应物料

   适用于化工、制药、食品、脱水蔬菜、粮食、矿产等行业的粉状、颗粒状物料的干燥、冷却等作业。 如：柠檬酸、味精、硼砂、硫铵、复合肥、萝卜丝、豆粕、酒糟、种子、矿渣、砂糖等。

性能特点

◎振动源是采用振动电机驱动，运转平稳，维修方便，噪音低，寿命长。
◎流态化匀称，无死空隙和吹穿现象，可以获得均匀的干燥，冷却制品。
◎可调性好，适用面宽。料层厚度和在机内移动速度以及全振幅变更均可实现无级调节。
◎对物料表面的损伤小．可用于易碎物料的干燥，物料颗粒不规则时亦不影响工作效果。
◎采用全封闭式的结构．有效地防止了物料与空气间交叉感染，作业环境清洁。
◎机械效率与热效率高，节能效果好，比一般干燥装置可节能30一60％。

精彩图集

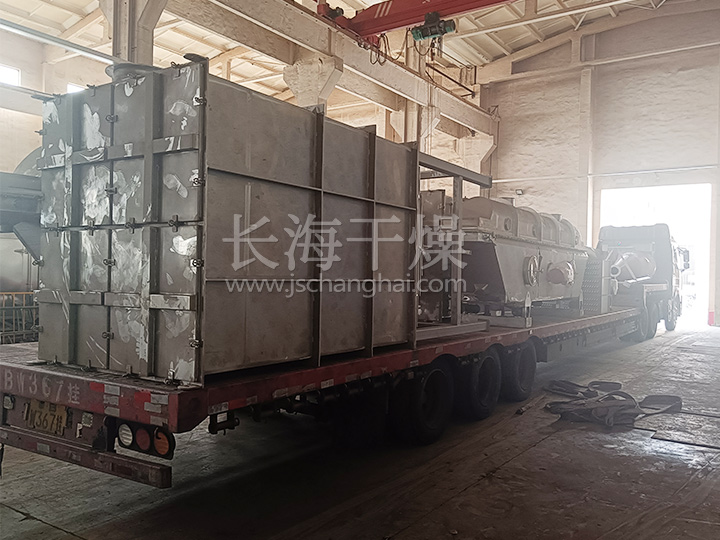

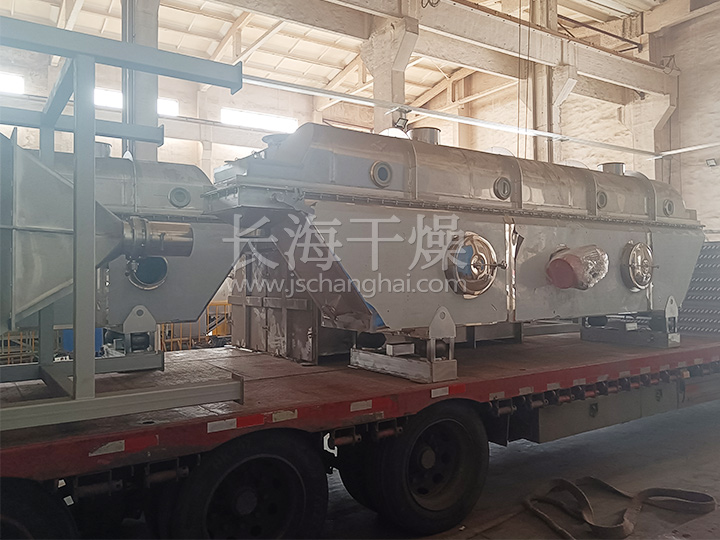

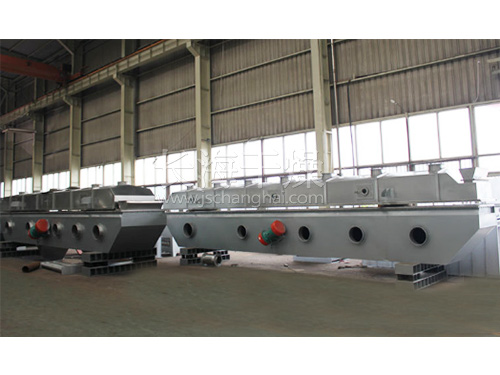

振动流化床干燥机GZQ0.7X9	振动流化床干燥机GZQ7.5×1.2
GZQ6×0.9型制作完毕	用户现场

结构示意图

技术规格

尺寸/ 型号	A	B	C	D	E	F	重量(kg)
GZQ3×0.30	3000	300	1350	900	430	1650	1250
GZQ4.5×0.30	4500	300	1350	900	430	1650	1250
GZQ4.5×0.45	4500	450	1550	950	430	1700	1670
GZQ4.5×0.60	4500	600	1650	950	430	1700	1670
GZQ6×0.45	6000	450	1650	950	430	1700	2100
GZQ6×0.60	6000	600	1700	1000	500	1700	2410
GZQ6×0.75	6000	750	1850	1000	600	1850	2840
GZQ6×0.9	6000	900	2000	1000	600	1850	3160
GZQ7.5×0.60	7500	600	1850	1000	600	1850	3200
GZQ7.5×0.75	7500	750	2000	1000	600	1850	3600
GZQ7.5×0.9	7500	900	2100	1000	600	1850	4140
GZQ7.5×1.2	7500	1200	2500	1150	800	2050	5190



机型	流化床面积 (㎡)	进风温度 (℃)	出风温度 (℃)	蒸发水份能力 (kg)	振动电机
					型号	功率 Kw
GZQ3×0.30	0.9	70-140	40-70	20-35	ZDS31-6	0.8×2
GZQ4.5×0.30	1.35	70-140	40-70	35-50	ZDS31-6	0.8×2
GZQ4.5×0.45	2.025	70-140	40-70	50-70	ZDS32-6	1.1×2
GZQ4.5×0.60	2.7	70-140	40-70	70-90	ZDS32-6	1.1×2
GZQ6×0.45	2.7	70-140	40-70	80-100	ZDS41-6	1.5×2
GZQ6×0.60	3.6	70-140	40-70	100-130	ZDS41-6	1.5×2
GZQ6×0.75	4.5	70-140	40-70	120-140	ZDS42-6	2.2×2
GZQ6×0.9	5.4	70-140	40-70	140-170	ZDS42-6	2.2×2
GZQ7.5×0.60	4.5	70-140	40-70	130-150	ZDS42-6	2.2×2
GZQ7.5×0.75	5.625	70-140	40-70	150-180	ZDS51-6	3.0×2
GZQ7.5×0.9	6.75	70-140	40-70	160-210	ZDS51-6	3.0×2
GZQ7.5×1.2	9	70-140	40-70	200-260	ZDS51-6	3.0×2

★以上蒸发量是******蒸发量。
